Która bramka w układzie logicznym jest uszkodzona?

Wyjaśnienie

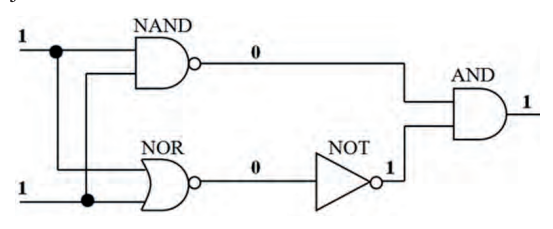

W tym układzie uszkodzona jest bramka AND, bo tylko jej wynik nie zgadza się z logiką pracy całego schematu. Dla pokazanych stanów wejściowych obie linie wejściowe mają stan 1. Bramka NAND z dwóch jedynek powinna dać 0, ponieważ najpierw AND daje 1, a potem negacja zmienia to na 0. Na rysunku właśnie tak jest, więc NAND wygląda poprawnie. Bramka NOR przy wejściach 1 i 1 też powinna dać 0, bo OR daje 1, a negacja robi z tego 0. Ten sygnał trafia potem na NOT, więc z 0 robi się 1. Do końcowej bramki AND wchodzą więc sygnały 0 oraz 1. Zasada AND jest prosta: wyjście ma 1 tylko wtedy, gdy wszystkie wejścia są równe 1. Czyli $0 \cdot 1 = 0$, a na schemacie widzimy 1. To jest sprzeczność, więc wniosek jest taki, że uszkodzona jest bramka AND. W praktyce taką usterkę sprawdza się analizatorem stanów logicznych, sondą logiczną albo oscyloskopem, porównując poziomy napięć z tabelą prawdy. Dobra praktyka serwisowa to nie wymieniać elementu na ślepo, tylko przejść sygnał krok po kroku od wejścia do wyjścia. Moim zdaniem to najpewniejszy sposób, bo od razu widać, gdzie logika przestaje się zgadzać.
