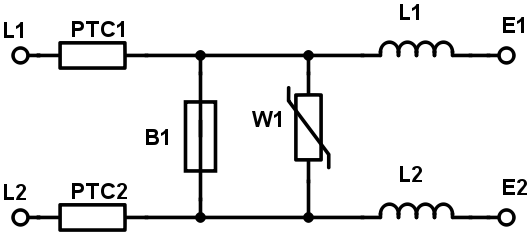

Na schemacie układu montowanego pomiędzy linią i aparatem telefonicznym w celu ochrony aparatu przed przepięciami pochodzącymi z linii telefonicznej błędnie podłączono

Wyjaśnienie

Bezpiecznik B1 jest elementem podłączonym błędnie, bo na schemacie znajduje się równolegle między dwiema żyłami linii telefonicznej. W praktyce bezpiecznik topikowy albo podobne zabezpieczenie nadprądowe powinno być włączane szeregowo z chronionym obwodem, tak aby prąd roboczy płynął przez niego i w razie przeciążenia mógł zostać przerwany. Gdy bezpiecznik wstawimy między L1 i L2, czyli jak mostek między przewodami, to tworzymy prawie zwarcie linii. Może to powodować brak działania aparatu, zajętość linii, uszkodzenie portu centrali albo natychmiastowe przepalenie wkładki. Moim zdaniem to jest taki błąd, który łatwo przeoczyć na rysunku, bo element wygląda „ochronnie”, ale jego miejsce w obwodzie jest kluczowe. Warystor W1 może być podłączony równolegle do pary, bo jego zadaniem jest ograniczenie przepięcia przez gwałtowne zmniejszenie rezystancji po przekroczeniu napięcia progowego. Termistory PTC1 i PTC2 powinny być szeregowo w każdej żyle, bo ograniczają długotrwały prąd przeciążeniowy, np. przy zetknięciu z obcym napięciem. Cewki L1 i L2 też są zwykle w torze szeregowym, bo tłumią szybkie składowe impulsowe. Takie układy projektuje się zgodnie z dobrymi praktykami ochrony torów telekomunikacyjnych, np. z podejściem znanym z PN-EN 61643-21 oraz zaleceń ITU-T K.20/K.21 dla odporności urządzeń telekomunikacyjnych na przepięcia i przetężenia.
