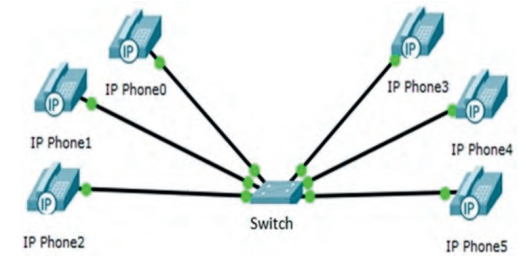

Określ topologię fizyczną sieci telekomunikacyjnej przedstawionej na rysunku?

Wyjaśnienie

Na rysunku widać topologię fizyczną gwiazdy, bo wszystkie telefony IP są podłączone osobnymi przewodami do jednego centralnego urządzenia, czyli switcha. To właśnie ten element jest punktem skupienia całej komunikacji w tej małej sieci. Każdy terminal abonencki ma własne łącze do przełącznika, a nie jest połączony bezpośrednio z innymi telefonami. W praktyce tak buduje się większość współczesnych sieci LAN i instalacji VoIP w biurach, szkołach czy centralach abonenckich IP-PBX. Moim zdaniem to najłatwiejsza topologia do rozpoznania, bo przewody wyglądają jak promienie wychodzące ze środka. Zgodnie z dobrymi praktykami okablowania strukturalnego, np. ISO/IEC 11801 oraz TIA/EIA-568, punkty końcowe prowadzi się do punktu dystrybucyjnego, często do szafy RACK z panelem krosowym i switchem. Zaletą gwiazdy jest prosta diagnostyka: awaria jednego kabla zwykle odcina tylko jeden telefon, a reszta sieci działa dalej. Trzeba jednak pamiętać, że awaria centralnego switcha może zatrzymać komunikację wszystkich podłączonych urządzeń, więc w ważnych instalacjach stosuje się zasilanie UPS, zapasowe przełączniki albo redundancję.
