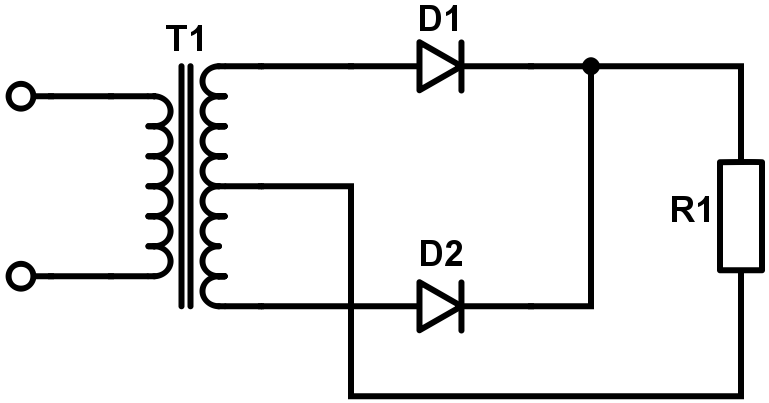

Na rysunku przedstawiono schemat układu prostownika

Wyjaśnienie

To jest układ prostownika dwupołówkowego z transformatorem mającym odczep środkowy na uzwojeniu wtórnym. Widać dwie diody D1 i D2, a obciążenie R1 jest podłączone tak, że prąd przez rezystor płynie w tym samym kierunku zarówno podczas dodatniej, jak i ujemnej połówki napięcia przemiennego. Gdy górny koniec uzwojenia wtórnego ma potencjał dodatni względem odczepu środkowego, przewodzi D1. W następnej połówce okresu przewodzi D2, bo dodatni robi się dolny koniec uzwojenia. Dzięki temu wykorzystane są obie połówki sinusoidy, a tętnienia na wyjściu mają częstotliwość ft = 2 fs, czyli dla sieci 50 Hz będzie to 100 Hz. W praktyce taki prostownik spotyka się w zasilaczach liniowych, ładowarkach akumulatorów, układach pomocniczych central i urządzeń telekomunikacyjnych. Moim zdaniem warto zapamiętać, że ten wariant potrzebuje tylko dwóch diod, ale wymaga transformatora z odczepem środkowym. Dobra praktyka branżowa to dobranie diod na odpowiedni prąd przewodzenia, napięcie wsteczne oraz zapewnienie separacji galwanicznej zgodnej z zasadami PN-EN/IEC dla zasilaczy niskonapięciowych. Często za prostownikiem dodaje się kondensator filtrujący i stabilizator, żeby napięcie było mniej pulsujące, bo sam prostownik daje jeszcze napięcie tętniące, nie idealnie stałe.
