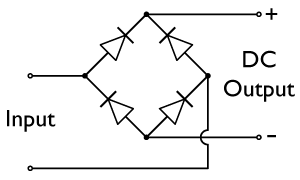

Który rodzaj prostownika przedstawiono na schemacie?

Wyjaśnienie

Na schemacie widać prostownik dwupołówkowy w układzie mostka Graetza. Charakterystyczne są cztery diody połączone w romb oraz wyjście oznaczone stałą polaryzacją: plus u góry, minus na dole. Taki układ wykorzystuje obie połówki napięcia przemiennego z wejścia. W jednej połówce okresu przewodzi jedna para diod, a w drugiej połówce przewodzi druga para, dzięki czemu prąd przez odbiornik płynie zawsze w tym samym kierunku. To właśnie odróżnia prostownik dwupołówkowy od jednopołówkowego, który przepuszcza tylko co drugą połówkę sinusoidy i ma większe tętnienia. W praktyce mostek prostowniczy spotkasz w zasilaczach urządzeń telekomunikacyjnych, ładowarkach, modułach zasilania centralek, systemach alarmowych czy prostych zasilaczach buforowych z akumulatorem. Z mojego doświadczenia to jeden z tych schematów, które warto rozpoznawać od razu, bo często pojawia się przy diagnostyce zasilania. Dobre praktyki branżowe wymagają, żeby za takim prostownikiem zastosować filtr, zwykle kondensator elektrolityczny, odpowiednie zabezpieczenie nadprądowe i elementy ochrony przeciwprzepięciowej. W instalacjach trzeba też pamiętać o wymaganiach bezpieczeństwa, np. zgodności z PN-EN 62368-1 dla urządzeń ICT/AV oraz zasadach ochrony przeciwporażeniowej z PN-HD 60364. Sam mostek zmienia AC na pulsujące DC, ale dopiero filtracja i stabilizacja robią z tego porządne zasilanie.
