Który parametr toru telekomunikacyjnego można wyznaczyć za pomocą układu pomiarowego, którego schemat przedstawiono na rysunku?

Wyjaśnienie

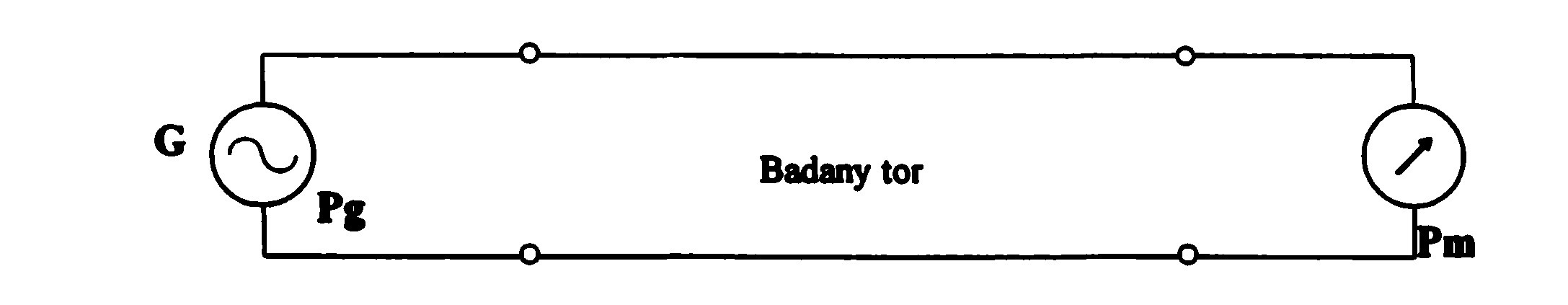

Schemat przedstawia typowy układ do pomiaru tłumienia toru telekomunikacyjnego. Po lewej stronie jest generator sygnału G, który podaje na badany tor sygnał o znanej mocy wejściowej P_g, a po prawej stronie miernik poziomu albo miernik mocy, który mierzy moc po przejściu przez tor, czyli P_m. Jeżeli na wyjściu otrzymujemy mniejszą moc niż na wejściu, to różnica wyrażona w decybelach jest właśnie tłumieniem. Stosuje się zależność $a=10\log_{10}(P_g/P_m)$, a przy pomiarach napięciowych, przy zachowaniu tej samej impedancji, często używa się $a=20\log_{10}(U_g/U_m)$. W praktyce tak sprawdza się np. pary miedziane, odcinki kabla koncentrycznego, tory telefoniczne albo kanały transmisyjne w instalacjach strukturalnych. Bardzo ważne jest dopasowanie impedancji źródła, toru i miernika, bo odbicia sygnału mogą zafałszować wynik. Z mojego doświadczenia to jest jedna z tych rzeczy, które na rysunku widać od razu: generator na wejściu, miernik poziomu na wyjściu, więc badamy ile sygnału ubyło po drodze. Dobre praktyki zgodne z podejściem znanym z norm okablowania, np. ISO/IEC 11801 i PN-EN 50173, wymagają też użycia właściwej częstotliwości pomiarowej, kalibracji przewodów pomiarowych i zapisu wyniku w dB.
