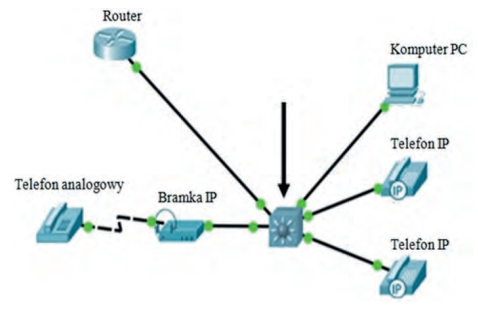

Wskaż nazwę urządzenia montowanego w sieci telekomunikacyjnej w miejscu wskazanym strzałką.

Wyjaśnienie

Strzałka wskazuje centralny element sieci LAN, do którego podłączone są router, komputer PC, telefony IP oraz bramka IP dla telefonu analogowego. Taką rolę pełni przełącznik wielowarstwowy, czyli urządzenie pracujące nie tylko w warstwie 2 modelu OSI, jak zwykły switch Ethernet, ale także w warstwie 3, gdzie potrafi routować ruch między sieciami VLAN. W praktyce w sieciach VoIP to bardzo typowy układ: osobny VLAN dla komputerów, osobny VLAN głosowy dla telefonów IP, a do tego QoS, żeby pakiety RTP z rozmową nie czekały w kolejce za zwykłym ruchem z komputera. Moim zdaniem to jedno z tych urządzeń, które najłatwiej rozpoznać po miejscu w topologii, a nie po samej ikonice. Przełącznik wielowarstwowy może obsługiwać standard IEEE 802.1Q dla VLAN, IEEE 802.3 dla Ethernetu, często też PoE według IEEE 802.3af/at do zasilania telefonów IP. Dobra praktyka branżowa to wydzielanie voice VLAN, ustawienie priorytetów DSCP/CoS oraz kontrola pętli przez STP/RSTP, bo w takiej sieci awaria przełącznika albo źle zrobiona pętla potrafi położyć i telefonię, i transmisję danych.
