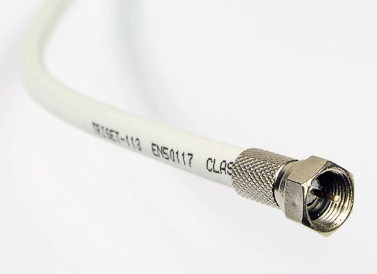

Na rysunku przedstawiono złącze koncentryczne typu

Wyjaśnienie

To jest złącze koncentryczne typu F. Najłatwiej rozpoznać je po nakrętce z gwintem zewnętrznym/wewnętrznym w typowym sześciokątnym kształcie oraz po tym, że żyła środkowa kabla koncentrycznego często pełni rolę styku centralnego. Na zdjęciu widać właśnie taki układ: kabel koncentryczny, metalowy korpus z radełkowaniem i nakrętka nakręcana na gniazdo. Złącza F są bardzo często stosowane w instalacjach RTV, telewizji kablowej, satelitarnej i sieciach HFC, zwykle dla torów o impedancji falowej Z0 = 75 Ω. W praktyce spotkasz je przy kablach typu RG-6, Triset, czasem RG-59, przy multiswitchach, konwerterach LNB, modemach kablowych i gniazdach abonenckich. Moim zdaniem to jedno z najbardziej charakterystycznych złączy, bo wygląda prosto, ale wymaga starannego zarobienia. Dobra praktyka branżowa to używanie złączy kompresyjnych zamiast tanich skręcanych, pilnowanie aby oplot nie dotykał żyły środkowej, zachowanie ciągłości ekranu oraz odpowiedniego promienia gięcia kabla. W instalacjach TV/SAT ma to duże znaczenie, bo słabe złącze F potrafi wprowadzić tłumienie, odbicia sygnału i zakłócenia, mimo że sam kabel jest całkiem dobry.
