Który element przedstawiono na rysunku?

Wyjaśnienie

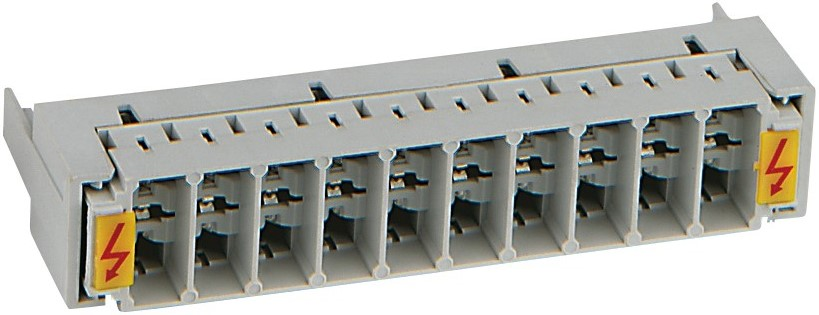

Na rysunku widać magazynek odgromników, czyli element przeznaczony do umieszczania ograniczników przepięć, najczęściej w torach telekomunikacyjnych par miedzianych. Charakterystyczne są tu gniazda na moduły odgromowe oraz żółte oznaczenia z symbolem pioruna, które od razu sugerują funkcję ochrony przepięciowej. Taki magazynek montuje się zwykle przy łączówkach, przełącznicach lub głowicach kablowych, aby zabezpieczyć linię przed skutkami wyładowań atmosferycznych, przepięć indukowanych i zakłóceń pochodzących z sieci energetycznej. Moim zdaniem to jeden z tych elementów, które łatwo przeoczyć, a w praktyce potrafią uratować port centrali, modem xDSL albo kartę abonencką. Dobra praktyka branżowa wymaga, żeby ochrona przepięciowa była połączona z poprawnym uziemieniem i połączeniami wyrównawczymi, zgodnie z zasadami ochrony instalacji telekomunikacyjnych, np. wg podejścia stosowanego w PN-EN 61643 oraz PN-EN 50310. Sam magazynek nie działa magicznie, musi mieć krótki i pewny tor do ziemi. W serwisie sprawdza się też zgodność odgromników z typem łączówki i napięciem pracy linii.
