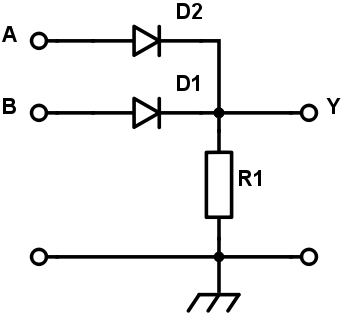

Na wejścia A i B podano stany logiczne w standardzie TTL. W takiej konfiguracji układ przedstawiony na schemacie pełni rolę bramki logicznej

Wyjaśnienie

Układ działa jako bramka OR, czyli suma logiczna: Y = A + B. Widać to po kierunku diod D1 i D2 oraz po rezystorze R1 podciągającym, a właściwie w tym przypadku ściągającym wyjście do masy. Gdy na A albo B pojawi się stan wysoki TTL, odpowiednia dioda zostaje spolaryzowana w kierunku przewodzenia i „przepuszcza” ten stan na wyjście Y. Jeżeli oba wejścia są w stanie niskim, żadna dioda nie wymusza stanu wysokiego, więc R1 sprowadza wyjście do zera logicznego. Tabela prawdy jest więc typowa dla OR: 0 i 0 daje 0, a każda sytuacja z przynajmniej jedną jedynką daje 1. Moim zdaniem to bardzo dobry przykład tzw. logiki diodowej, bo pokazuje zasadę bez układów scalonych typu 74xx. W praktyce trzeba jednak uważać na poziomy napięć TTL: stan niski i wysoki mają określone progi, a na przewodzącej diodzie występuje spadek napięcia. W profesjonalnych układach często stosuje się diody Schottky’ego albo bufor po takim połączeniu, żeby zachować marginesy napięciowe i poprawną obciążalność. Sama funkcja logiczna pokazana na schemacie to jednak jednoznacznie OR.
