Zgodnie z oscylogramem przebiegu napięcia na wyjściu zasilacza prądu stałego o nominalnym napięciu wyjściowym 12 V współczynnik tętnień wynosi około

Wyjaśnienie

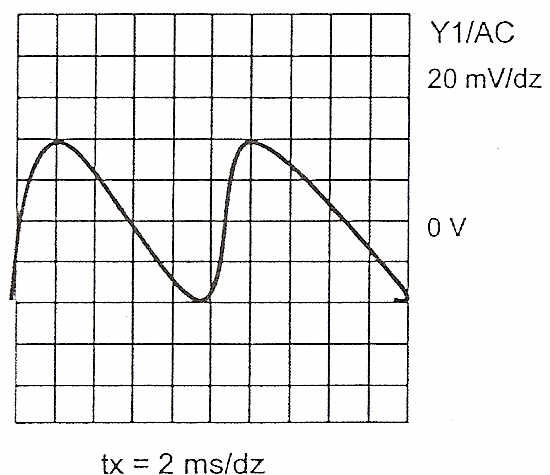

Na oscylogramie trzeba odczytać wartość tętnień napięcia na wyjściu zasilacza, a nie całe napięcie 12 V. Wejście oscyloskopu jest ustawione na Y1/AC, więc składowa stała została odcięta i widzimy tylko zmienną składową tętnień. Czułość pionowa wynosi 20 mV/dz. Z wykresu widać, że przebieg od minimum do maksimum ma około 4 działki, czyli napięcie tętnień międzyszczytowe wynosi mniej więcej 4 · 20 mV = 80 mV. Współczynnik tętnień liczymy względem nominalnego napięcia wyjściowego zasilacza: $k = \frac{U_{tpp}}{U_0} \cdot 100\%$. Po podstawieniu wychodzi $k = \frac{0{,}08 V}{12 V} \cdot 100\% \approx 0{,}67\%$, czyli po zaokrągleniu około 0,7%. Moim zdaniem to bardzo praktyczny przykład, bo w serwisie zasilaczy często właśnie tak sprawdza się jakość filtracji po prostowniku i kondensatorach. Dobre praktyki pomiarowe mówią, żeby przy małych tętnieniach używać sprzężenia AC, odpowiedniej czułości mV/dz oraz krótkiej masy sondy, bo inaczej łatwo złapać zakłócenia z otoczenia i wynik będzie trochę z kosmosu. W zasilaczach dla urządzeń telekomunikacyjnych małe tętnienia są ważne, ponieważ nadmierna składowa zmienna może powodować zakłócenia pracy układów cyfrowych, szumy w torach analogowych albo niestabilność urządzeń końcowych.
