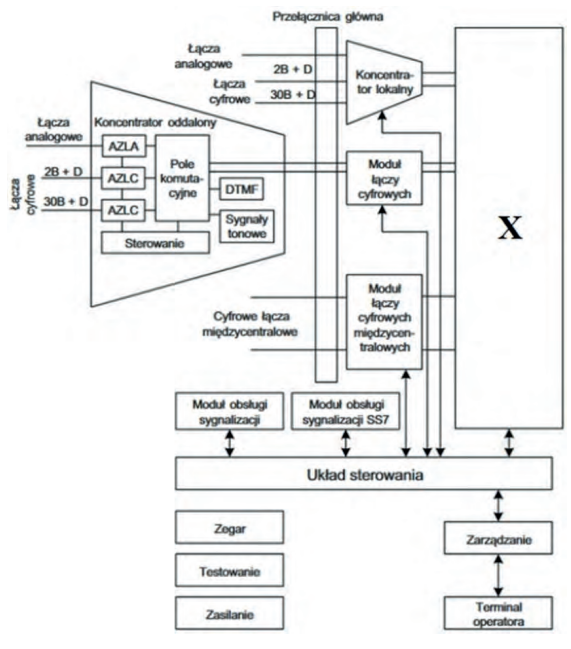

Głównym zadaniem bloku oznaczonego symbolem X na schemacie centrali telefonicznej jest realizacja funkcji

Wyjaśnienie

Blok X na tym schemacie odpowiada za komutację, czyli zestawianie właściwej drogi połączeniowej pomiędzy abonentami, łączami cyfrowymi, koncentratorami i modułami łączy międzycentralowych. W praktyce jest to serce centrali telefonicznej: do niego trafiają strumienie rozmów, a centrala musi zdecydować, który kanał wejściowy połączyć z którym kanałem wyjściowym. W centralach cyfrowych komutacja bardzo często dotyczy szczelin czasowych w strumieniach PCM, np. w systemie PCM30/32 zgodnym z praktyką opisaną m.in. w zaleceniach ITU-T G.704. Nie chodzi tu tylko o mechaniczne przełączenie kabla, ale o szybkie i dokładne przełączanie kanałów mowy lub danych w domenie czasowej, czasem też przestrzennej. Moim zdaniem to jedna z ważniejszych rzeczy do rozpoznawania na schematach central, bo łatwo pomylić pole komutacyjne z układem sterowania. Układ sterowania podejmuje decyzje, obsługuje logikę połączenia i sygnalizację, ale samą drogę rozmówną realizuje właśnie blok komutacyjny. Dobrym przykładem z praktyki jest połączenie abonenta analogowego przez koncentrator lokalny z abonentem w innej centrali: sygnalizacja ustala numer i stan połączenia, a blok komutacji zestawia odpowiednie kanały przez moduły łączy cyfrowych i międzycentralowych. Dobra praktyka branżowa mówi, żeby przy analizie takich schematów odróżniać płaszczyznę użytkową, czyli tor rozmówny, od płaszczyzny sterowania i utrzymania ruchu.
