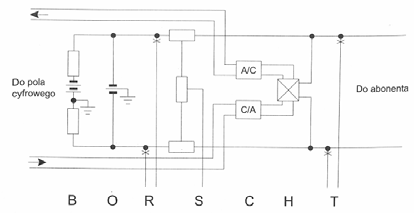

Jaką funkcję pełni układ opisany literą H w abonenckim zespole liniowym w centrali cyfrowej?

Wyjaśnienie

Układ oznaczony literą H to hybryda, czyli blok odpowiedzialny za rozdzielenie kierunków transmisji w abonenckim zespole liniowym centrali cyfrowej. W klasycznej analogowej pętli abonenckiej rozmowa odbywa się po jednej parze przewodów, czyli mamy tor dwuprzewodowy. Natomiast wewnątrz centrali cyfrowej sygnały nadawane i odbierane są zwykle obrabiane jako dwa oddzielne kierunki, czyli tor czteroprzewodowy: osobno kierunek od abonenta do centrali i osobno od centrali do abonenta. I właśnie tutaj potrzebna jest hybryda. Ona wykonuje konwersję 2W/4W, a przy okazji ogranicza przenikanie własnego sygnału nadawczego do toru odbiorczego, co ma znaczenie dla jakości rozmowy i poziomu echa. Moim zdaniem to jeden z tych bloków, które łatwo pomylić z kodowaniem albo nadzorem, bo na schemacie wygląda dość niepozornie, ale funkcjonalnie robi bardzo ważną robotę. W praktyce podobną zasadę spotyka się w interfejsach abonenckich central PSTN, modułach SLIC oraz w bramkach VoIP z portami FXS. Dobra praktyka projektowa wymaga odpowiedniego dopasowania impedancji linii, bo źle dobrana hybryda powoduje odbicia, pogorszenie tłumienności echa i czasem takie dziwne wrażenie, że abonent słyszy sam siebie. W zestawie funkcji BORSCHT litera H oznacza właśnie Hybrid, czyli rozdział kierunków transmisji.
