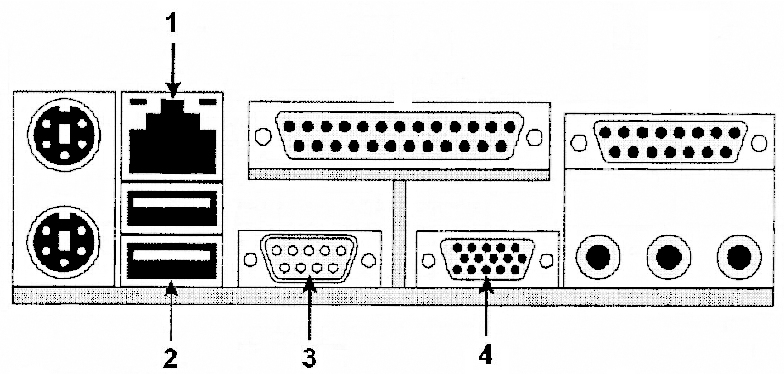

Na rysunku przedstawiającym złącza komputera port szeregowy RS-232 oznaczono cyfrą

Wyjaśnienie

Port oznaczony cyfrą 3 to złącze szeregowe RS-232, najczęściej spotykane w komputerach jako 9-pinowe złącze typu DE-9, potocznie nazywane DB-9. W praktyce właśnie po układzie pinów można je dość szybko rozpoznać: ma dwa rzędy styków, zwykle 5 pinów w jednym rzędzie i 4 w drugim, oraz charakterystyczne śrubki po bokach do przykręcenia wtyku. RS-232 służy do transmisji szeregowej, czyli dane przesyłane są bit po bicie jedną linią nadawczą i odbiorczą. Spotkasz go przy starszych modemach, kasach fiskalnych, sterownikach PLC, centralach telefonicznych, urządzeniach pomiarowych czy konsolach serwisowych. Moim zdaniem warto kojarzyć to złącze, bo mimo że w nowych komputerach często zastąpiło je USB, w automatyce i serwisie nadal potrafi uratować sytuację. Standard RS-232 jest związany z normami EIA/TIA-232 oraz zaleceniami V.24/V.28, określającymi m.in. poziomy napięć i funkcje linii sygnałowych. Dobra praktyka to sprawdzenie, czy potrzebny jest kabel prosty czy null-modem, bo samo pasujące złącze jeszcze nie gwarantuje komunikacji.
