INF.09 · pytanie 39

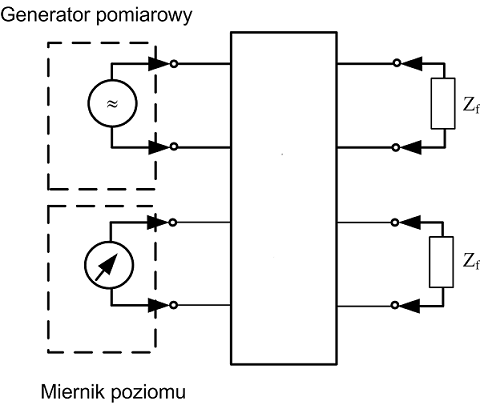

Rysunek przedstawia układ do pomiaru tłumienności

Ilustracja do pytania 39: Rysunek przedstawia układ do pomiaru tłumienności
  1. Aprzeników zbliżnych.Poprawna
  2. Bskutecznej metodą porównawczą.
  3. Cprzeników zdalnych.
  4. Dskutecznej metodą mostkową.

Wyjaśnienie

Rysunek pokazuje układ do pomiaru tłumienności przeników zbliżnych, czyli tzw. NEXT, od angielskiego Near End Crosstalk. Najważniejsza wskazówka jest taka: generator pomiarowy i miernik poziomu znajdują się po tej samej stronie badanego kabla lub czwórnika. Generator podaje sygnał do jednej pary, a miernik obserwuje, jaka część tego sygnału przeniknęła do sąsiedniej pary na tym samym, zbliżnym końcu linii. Drugi koniec torów jest zakończony impedancją falową Zf, żeby uniknąć odbić i żeby pomiar był miarodajny. W praktyce w kablach telekomunikacyjnych i skrętkach komputerowych taki pomiar mówi, jak dobrze pary są od siebie odseparowane elektromagnetycznie. Im większa tłumienność przenikowa zbliżna w dB, tym lepiej, bo mniej zakłóceń przechodzi między parami. Moim zdaniem to jeden z bardziej praktycznych parametrów, bo słaby NEXT potrafi rozwalić transmisję xDSL albo Ethernet mimo tego, że ciągłość żył wygląda dobrze. W dobrych praktykach instalacyjnych, zgodnych m.in. z ISO/IEC 11801, PN-EN 50173 czy TIA-568, kontroluje się takie parametry jak NEXT, PSNEXT, tłumienie toru i dopasowanie impedancyjne. Trzeba też pamiętać o poprawnym zakończeniu linii impedancją Zf, nie rozkręcać za bardzo par przy zarabianiu złączy i trzymać się kategorii kabla oraz osprzętu, bo inaczej wynik pomiaru szybko się pogorszy.
