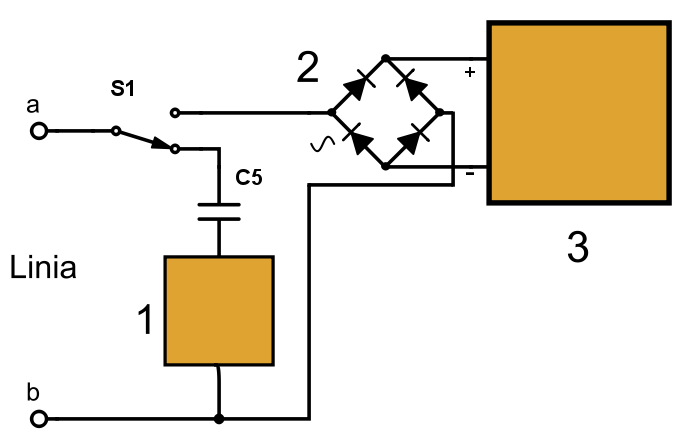

W uproszczonym schemacie aparatu telefonicznego cyfrą 1 oznaczono układ

Wyjaśnienie

Cyfrą 1 oznaczono układ wywołania dzwonka, czyli część aparatu analogowego odpowiedzialną za zasygnalizowanie połączenia przychodzącego. Widać to po sposobie włączenia: blok 1 jest podłączony do linii przez kondensator C5. To jest bardzo charakterystyczne rozwiązanie w aparatach telefonicznych PSTN, bo kondensator blokuje składową stałą zasilającą linię abonencką, a przepuszcza składową zmienną sygnału dzwonienia. W praktyce centrala podaje na linię napięcie dzwonienia, często rzędu kilkudziesięciu woltów AC, np. około 60–90 V przy częstotliwości 25 Hz, zależnie od systemu i kraju. Układ dzwonka ma na to zareagować, ale nie powinien obciążać linii podczas normalnej rozmowy. Moim zdaniem właśnie kondensator w tym miejscu jest najlepszą podpowiedzią na schemacie. Mostek prostowniczy oznaczony jest osobno jako 2, a większy blok 3 to część zasilana już po prostowaniu. W dobrych praktykach serwisowych przy aparatach analogowych zawsze patrzy się, które elementy są aktywne przy odłożonej słuchawce, bo dzwonek musi działać jeszcze zanim abonent podniesie mikrotelefon. To typowa wiedza z budowy terminali abonenckich i sieci PSTN.
