Do którego styku należy podłączyć posługujące się protokołami X.25 urządzenie końcowe, mające styki tradycyjne (np. V24)?

Wyjaśnienie

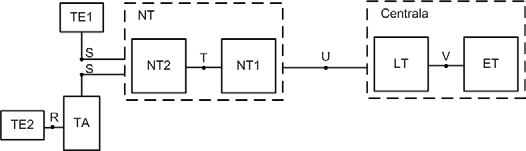

Styk R jest właściwym miejscem podłączenia takiego urządzenia, ponieważ w modelu dostępu ISDN oznacza interfejs między urządzeniem końcowym nieprzystosowanym bezpośrednio do ISDN, czyli TE2, a adapterem terminalowym TA. Urządzenie pracujące z X.25 i mające tradycyjne styki, na przykład V.24/V.28, nie jest typowym terminalem ISDN TE1. Ono „mówi” swoim dawnym interfejsem szeregowym, a dopiero adapter TA tłumaczy ten sposób komunikacji na środowisko ISDN, zwykle dalej przez styk S lub S/T. Z mojego doświadczenia to jest bardzo praktyczna zasada: jeśli terminal ma klasyczny port transmisji danych, a nie natywny interfejs ISDN, to szukamy styku R. Styk S służy dla terminali ISDN, U jest po stronie linii abonenckiej między NT1 a centralą, a V występuje już po stronie centrali, między zakończeniem liniowym LT a wyposażeniem komutacyjnym ET. W instalacjach spotykało się to np. przy podłączaniu starszych terminali kasowych, modemów pakietowych albo urządzeń telemetrycznych korzystających z X.25. Dobra praktyka branżowa jest taka, żeby najpierw rozpoznać typ terminala: TE1 podłączamy do S/T, TE2 przez TA do R, a nie wpinamy go „na siłę” w U czy S, bo to są inne poziomy funkcjonalne i elektryczne.
