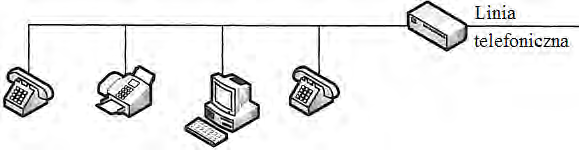

Wskaż konfigurację urządzeń w dostępie BRA sieci ISDN przedstawioną na rysunku?

Wyjaśnienie

Na rysunku widać konfigurację punkt-wielopunkt w dostępie BRA sieci ISDN. W praktyce oznacza to, że do jednego zakończenia sieciowego NT, zwykle NT1 albo NT1+NT2, podłączonych jest kilka urządzeń końcowych ISDN na wspólnej magistrali S/T. Mogą to być telefony ISDN, terminal komputerowy z kartą ISDN, faks cyfrowy czy mała centrala abonencka. Dostęp BRA, czyli Basic Rate Access, pracuje typowo w układzie 2B+D: dwa kanały B po 64 kbit/s do rozmów lub transmisji danych oraz kanał D 16 kbit/s do sygnalizacji DSS1. W konfiguracji punkt-wielopunkt kilka terminali współdzieli ten sam dostęp, ale jednocześnie można zestawić maksymalnie dwa połączenia kanałami B. Moim zdaniem to jest jedna z ważniejszych rzeczy do zapamiętania, bo na schematach łatwo patrzeć tylko na kształt połączeń, a tu chodzi o logikę dostępu ISDN. Dobra praktyka instalacyjna wymaga poprawnego zakończenia magistrali rezystorami terminującymi, zachowania dopuszczalnych długości przewodów oraz właściwego adresowania usług, np. numerami MSN. Taki układ spotykało się w małych biurach, gdzie jedna linia ISDN obsługiwała kilka aparatów i komputer z modemem ISDN.
