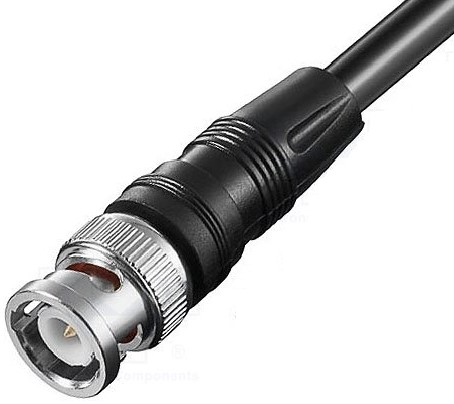

Który typ złącza koncentrycznego przedstawiono na rysunku?

Wyjaśnienie

Na rysunku widać złącze BNC, czyli Bayonet Neill-Concelman. Najłatwiej rozpoznać je po charakterystycznym bagnetowym mechanizmie blokowania: wtyk ma obrotowy, radełkowany pierścień, który po wsunięciu na gniazdo przekręca się zwykle o około ćwierć obrotu i zaczepia o dwa bolce. To jest bardzo typowe dla BNC i od razu odróżnia je od złączy gwintowanych, takich jak F, N czy SMA. W praktyce BNC spotyka się przy kablach koncentrycznych 50 Ω i 75 Ω, np. w systemach CCTV, starszych sieciach Ethernet 10BASE2, aparaturze pomiarowej, generatorach sygnałowych i oscyloskopach. Moim zdaniem to jedno z tych złączy, które warto umieć rozpoznać wzrokowo, bo w warsztacie albo serwerowni często nie ma czasu na długie sprawdzanie katalogów. Dobra praktyka jest taka, żeby nie mieszać wersji impedancyjnych bez potrzeby, bo niedopasowanie może powodować odbicia sygnału, większe tłumienie i pogorszenie jakości transmisji, szczególnie przy wyższych częstotliwościach.
