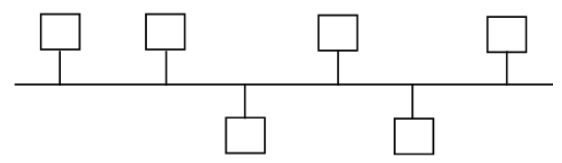

Który rodzaj topologii sieci telekomunikacyjnej przedstawiono na rysunku?

Wyjaśnienie

Na rysunku pokazano topologię magistrali, czyli układ, w którym wiele urządzeń jest podłączonych do jednego wspólnego medium transmisyjnego, takiej głównej linii. Widać poziomy przewód, a od niego krótkie odgałęzienia do kolejnych węzłów. To jest właśnie typowy schemat magistrali: nie ma jednego centralnego punktu jak w gwieździe, nie ma też zamkniętej pętli jak w pierścieniu. W praktyce taka topologia była charakterystyczna np. dla starszych sieci Ethernet 10BASE2 i 10BASE5 na kablu koncentrycznym, gdzie urządzenia korzystały ze wspólnego kanału transmisyjnego. Ważne było tam poprawne zakończenie przewodu terminatorami dopasowanymi do impedancji, często 50 Ω, żeby uniknąć odbić sygnału. Z mojego doświadczenia to dobra topologia do nauki zasady wspólnego medium, kolizji i tłumienia sygnału, chociaż dziś w okablowaniu strukturalnym, zgodnym raczej z ISO/IEC 11801, EN 50173 czy TIA-568, częściej projektuje się fizyczną gwiazdę z panelem krosowym i przełącznikiem. Magistrala ma prostą budowę i mało kabla, ale awaria głównego odcinka potrafi zatrzymać komunikację wielu urządzeń naraz. No i to jest jej spora wada w utrzymaniu.
