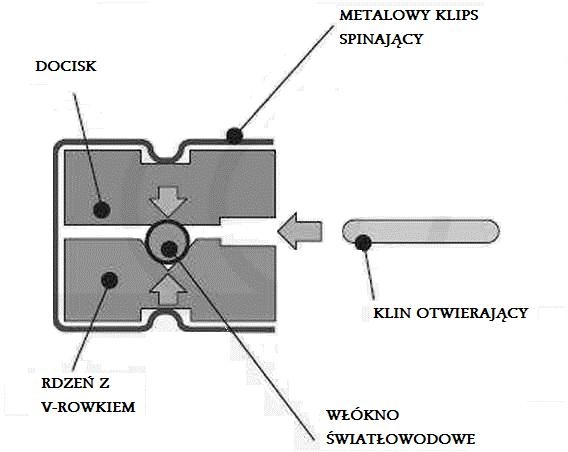

Połączenie z zastosowaniem przedstawionego na rysunku elementu trwale łączącego i pozycjonującego względem siebie dwa światłowody to

Wyjaśnienie

Połączenie pokazane na rysunku to spaw mechaniczny, czyli mechaniczne złączenie dwóch włókien światłowodowych bez ich stapiania łukiem elektrycznym. Widać tu typowe elementy takiej spinki: rdzeń z rowkiem V, docisk, metalowy klips spinający oraz klin otwierający. W praktyce końcówki światłowodów są najpierw dokładnie przygotowywane: zdejmuje się powłokę, czyści włókno alkoholem izopropylowym, wykonuje precyzyjne cięcie cleaverem i dopiero wkłada oba włókna do prowadnicy. Rowek V pozycjonuje rdzenie względem siebie, a docisk utrzymuje je stabilnie. Często stosuje się też żel dopasowujący współczynnik załamania, żeby zmniejszyć odbicia Fresnela i tłumienie złącza. Moim zdaniem to bardzo praktyczne rozwiązanie w terenie, szczególnie przy szybkich naprawach albo gdy nie ma spawarki światłowodowej. Dobre praktyki, zgodne z podejściem znanym z ISO/IEC 11801, TIA-568 oraz procedur pomiarowych IEC 61300, wymagają kontroli czystości, promienia gięcia, jakości cięcia i późniejszego pomiaru tłumienia. Spaw mechaniczny zwykle ma większe tłumienie i gorszą stabilność niż spaw termiczny, ale za to jest szybki, tani w wykonaniu i nie wymaga zasilania spawarki. W instalacjach telekomunikacyjnych używa się go raczej jako rozwiązania naprawczego, tymczasowego albo w mniej krytycznych punktach sieci.
