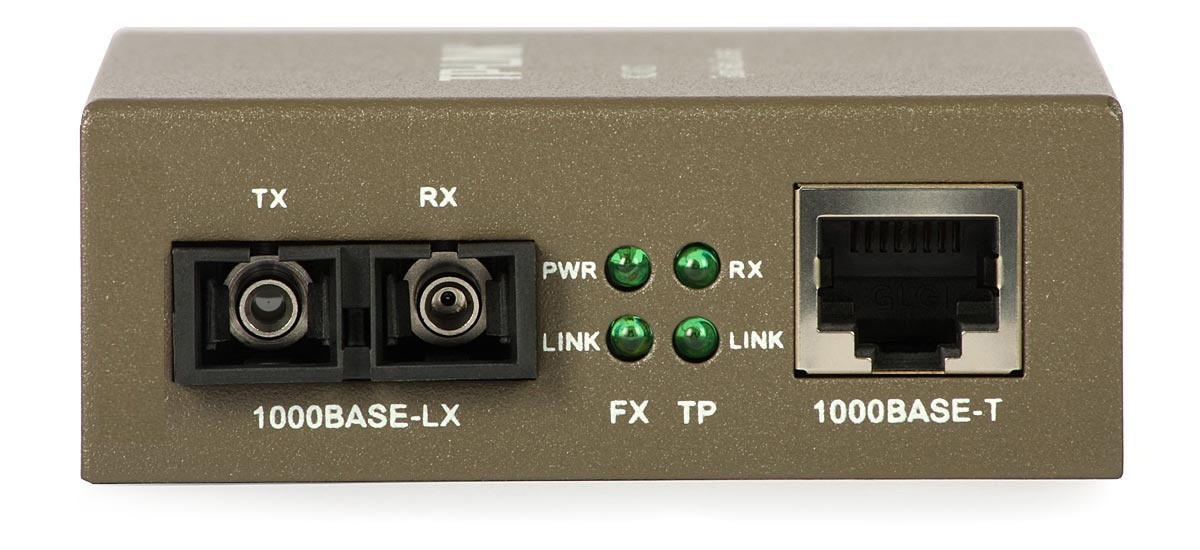

Który rodzaj kabla należy podłączyć do gniazda oznaczonego symbolem RX w urządzeniu przedstawionym na rysunku?

Wyjaśnienie

Do gniazda oznaczonego RX w tym urządzeniu należy podłączyć światłowód, bo jest to port optyczny pracujący w standardzie 1000BASE-LX. Oznaczenie RX oznacza odbiór sygnału, a TX nadawanie. W praktyce taki konwerter mediów zamienia sygnał z portu miedzianego 1000BASE-T, czyli złącza RJ-45 po prawej stronie, na sygnał światłowodowy FX po lewej stronie. Standard 1000BASE-LX, opisany w rodzinie IEEE 802.3z, wykorzystuje transmisję optyczną, najczęściej przy długości fali około 1310 nm, i zwykle pracuje na światłowodzie jednomodowym, choć w pewnych warunkach spotyka się też wielomodowy z odpowiednim osprzętem. Ważna zasada montażowa: TX jednego urządzenia łączy się z RX drugiego, a RX z TX, bo inaczej link po prostu nie wstanie. Z mojego doświadczenia najczęstszy błąd przy takich urządzeniach to patrzenie tylko na napis RX, bez zauważenia napisu 1000BASE-LX. Trzeba też dobrać właściwy typ złącza, dbać o czystość ferruli, nie przekraczać promienia gięcia kabla i nie patrzeć w aktywne złącze optyczne. To są drobiazgi, ale w światłowodach robią dużą różnicę.
