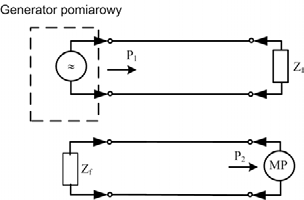

Na rysunku przedstawiono układ do pomiaru

Wyjaśnienie

Układ z rysunku służy do pomiaru przeników zdalnych, czyli FEXT, z ang. Far End Crosstalk. Widać tu dość charakterystyczną sytuację: generator pomiarowy podaje sygnał na jedną parę kabla, oznaczoną jako tor zakłócający P₁, a miernik MP znajduje się na przeciwległym, zdalnym końcu drugiej pary, gdzie odbierany jest sygnał przenikający P₂. Drugi koniec torów jest zakończony impedancją Zₜ, co jest bardzo ważne, bo ogranicza odbicia i daje warunki zbliżone do rzeczywistej pracy linii. W praktyce taki pomiar robi się przy badaniu skrętek telekomunikacyjnych i kabli wieloparowych, szczególnie gdy sprawdza się jakość torów transmisyjnych dla Ethernetu, xDSL albo innych usług szerokopasmowych. W normach okablowania, np. ISO/IEC 11801, EN 50173 czy ANSI/TIA-568, parametry przenikowe są kluczowe, bo mówią, jak bardzo jedna para zakłóca drugą. Moim zdaniem najłatwiej zapamiętać to tak: przy przeniku zdalnym mierzymy zakłócenie na końcu przeciwnym względem generatora. Gdyby miernik był po tej samej stronie co generator, mówilibyśmy o przeniku zbliżnym, czyli NEXT. Tutaj tak nie jest, więc odpowiedź z przenikami zdalnymi jest właściwa.
